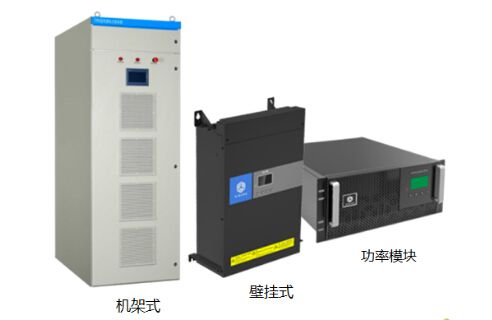

產品概述



SRAPF壁掛式有源濾波器主電路為IGBT功率變換器，采用基于瞬時無功功率理論的檢測技術，自動跟蹤電網諧波變化，具有高度可控性和快速響應性。克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能濾除固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。SRAPF壁掛式有源濾波器擁有獨立的自主知識產權，性價比顯著優于同類進口產品。





技術優勢



1、模塊化、輕量級

SRAPF壁掛式有源濾波器的電路中每個電氣元件都小型化和標準化，整個拓撲封裝在一個的模塊內，重量在50KG以內，方便運輸裝卸，易于工程交付。

2、維護便捷，人機交互

SRAPF壁掛式有源濾波器采用7英寸全彩色液晶觸摸屏，人機交互界面友好，用戶體驗度高，也可通過數據線或網線與計算機進行通訊，在計算機終端安裝后臺監控軟件，即可實現對有源濾波器的遠程操作和控制。

3、可靠性高，溫度均勻

SRAPF壁掛式有源濾波器把發熱元件如：逆變單元中的IGBT、LCL濾波器中的濾波電感和阻尼電阻都微型化，功率減小。電氣元件不易發生因為溫度過高而失效。

4、純FPGA搭建控制控制系統

SRAPF壁掛式有源濾波器控制系統采用美國Xilinx公司的軍工級FPGA芯片，芯片內部集成84個硬件DSP單元，運算能力遠遠大于單個DSP，燒錄程序后整個FPGA芯片相當于一個硬件電路，無需調用程序，不會出現程序跑飛的情況。此外FPGA抗干擾能力遠遠高于傳統的DSP。

5、控制器與APF模塊之間采用光纖傳輸數據

SRAPF壁掛式有源濾波器控制器與功率單元之間采用光纖連接，整個數據傳輸都為光信號，不會受到電磁干擾。在信號衰減方面，光纖傳輸衰減遠遠小于傳統排線傳輸。

6、噪音低，滿載運行時噪音低于65db

SRAPF壁掛式有源濾波器采用軟磁材料，鐵硅電感流過電流時幾乎沒有聲音，SRAPF在滿載時，噪音低于65db。

7、在任何負載情況下，補償后的系統電流THDi＜3%

SRAPF壁掛式有源濾波器的濾波能力，在任何負載情況下，補償后的系統電流THDi＜3%；電感上的開關頻率為21.6KHz，補償諧波次數為2-50次。

8、開環控制與閉環控制相結合的控制方式

SRAPF壁掛式有源濾波器結合開環和閉環控制的優點；系統電流采樣經過FFT運算分解后，采用開環控制與閉環控制相結合的方法，補償無功APF采取開環控制，響應速度快；補償諧波APF采用閉環控制，補償精度高。

9、良好的限幅能力

SRAPF壁掛式有源濾波器單次諧波都可限幅，可與無源濾波器治理同次諧波

10、三電平主電流拓撲

在相同的直流母線電壓下，SRAPF壁掛式有源濾波器產生的沖擊電壓（dv/dt）為普通APF的一半，SRAPF壁掛式有源濾波器降低了每個IGBT的開關應力和開關損耗，IGBT更可靠。



技術參數





SRAPF壁掛式	三相四線
額定補償電流	10A-100A
輸入
工作電壓（V）	400V/690V（-20% ~ +15%）
工作頻率（Hz）	50±2.5Hz
性能指標
濾波能力	THDI<3%
濾波范圍	2-65次諧波，消除全部指定次諧波
單次諧波補償率調整	可對每次諧波的補償電流限值
瞬時響應時間	<100us
全響應時間	<10ms
有功功率損耗	<3%（額定）
校正三相不平衡	有
無功補償功能	有，可設定功率因數
過載保護	自動限流在100%額定輸出
開關頻率	20KHz
顯示與操作
顯示界面	7英寸中文彩色觸摸屏
顯示狀態	電流、電壓、功率和諧波畸變率等 電網參數
通訊	Modbus協議，RS485，RS232，TCP/IP以太網
輸入及輸出干節點	5個輸出結點，4個輸入結點 （用戶可自定義）
產品配置
單機運行	可以
并聯運行	可12臺并聯運行
環境條件
環境溫度	-10℃ ~ 40℃
儲存環境	-40℃ ~ 65℃
相對濕度	最大95%，無凝露
海拔高度	2000米以下

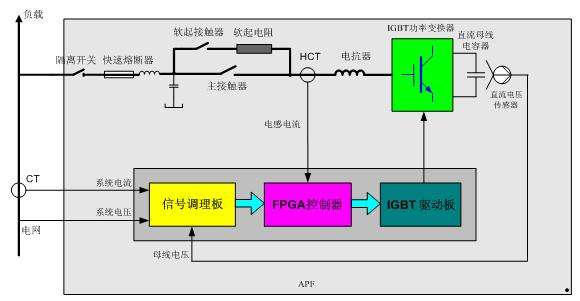

電路結構
