主要概述
目前,全國各地農網與城網系統都存在較嚴重的三相不平衡現象,現各電網公司都已逐步實行三相不平衡、無功補償、低電壓改造工程,思容電氣為這些地區的三相不平衡治理也貢獻了一份力量。
三相負荷不平衡自動調節裝置(SPC)主要用于低壓配電用戶側,治理三相電流不平衡,相電壓偏低和補償無功,優化電能質量。SR系列SPC產品規格覆蓋50A/30kvar, 75A/50kvar,120A/80kvar,150A/100kvar,可同時補償三相不平衡電流和無功,實現連續、動態補償。
原理結構
SRSPC采用先進的電力電子技術及數據處理技術,自動檢測電網系統中各相電流的變化,實時計算并發出所需補償電流,以使電網迅速達到平衡狀態。實時補償,響應時間小于15毫秒,SRSPC為有源型補償裝置,是采用現代電力電子器件IGBT構成電流源型裝置,從機理上避免了由傳統電容元器件帶來的諧振現象,更穩定、安全。不產生諧波,不造成二次電網污染雙向分相電壓補償,提升電壓質量。整個過程由設備自動完成,無需人為操作,大大節省了由于操作傳統補償設備而消耗掉的人力成本。

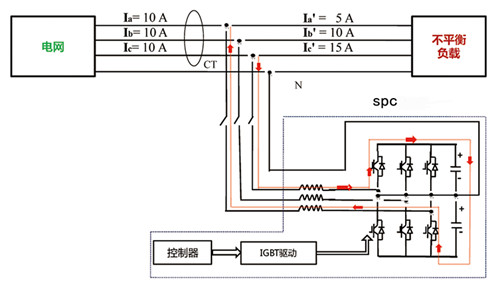

三相不平衡補償原理圖
產品功能
SRSPC可全面改善電網電能質量,具體如下:
●解決配電網三相不平衡問題,降低線路損耗;
●穩定三相電壓,提高供電質量,改善用電環境;
●解決變壓器單相過載問題,提高變壓器運行壽命;
●無功平衡,提高配電網有效輸出容量;
技術參數
變壓器容量(KVA) |
SPC容量(kvar) |
電壓等級(V) | SPC尺寸(mm) |
80 |
30 |
380 | 500*400*1000 |
100 |
30 |
380 | 500*400*1000 |
160 |
50 |
380 | 500*500*1200 |
200 |
50 |
380 | 500*500*1200 |
250 |
80 |
380 | 600*500*1200 |
315 |
80 |
380 | 600*500*1200 |
400 |
100 |
380 | 600*500*1200 |
