一、 LED顯示屏零線電流比相線電流大的原因
三相電流平衡,三相電流矢量角度相差120度,三相可以相互抵消,零線電流為零。
LED顯示屏為開關電源供電,開關電源對電網產生很大的3次諧波電流(三次諧波電流),3次諧波電流為零序湝波電流,三相矢量角度一致,所以3次諧波電流向零線疊加。
通常開關電源的3次諧波電流含量在55%~80%之間,使LED顯示屏出現一些奇怪的現象:“零線電流比相線電流大很多/零線電流接近相線電流之和”
二、常見隱患
1、LED顯示屏零線電流過大
2、LED顯示屏電纜噪聲大、電纜發熱嚴重,存火災隱患;
3、LED顯示屏開關跳閘
三、 解決方案

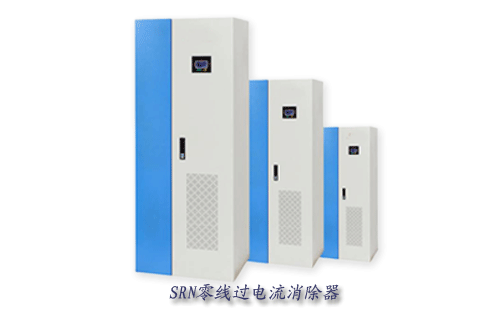

LED顯示屏專用零線電流消除器(SRN系列)是針對 LED顯示屏零線過電流特性,是思容電力在多年電能質量優化治理經驗及創新研發的新一代產品。是解決 LED 顯示屏造成的零線電流過大的較好產品。
零線電流消除器與LED顯示屏相線串聯連接,3次諧波電流通過零線電流消除器后,零線電流消除器會產生磁通,通過檢測計算后,在器件內部制造出大小相等/方向相反的磁通量進行抵消,從而濾除3次諧波電流,消除零線電流。
四、 主要功能
1、能減少LED顯示屏零線90%以上 的電流,
2、避免電纜電線發燙,減少損耗,整體節約電費3%~8%;
3、避免絕緣零線老化,導致短路引起電氣火災;
五、 產品特點
SRN型零線電流消除器與傳統解決方案(零線電流阻斷器)比較有以下特點:
1、安裝方式:
零線電流阻斷器串接在零線上,安裝需停電變壓器總開關,
零線電流消除器串接在三相火線中,安裝只需停LED顯示屏電源;
2、國家標準:
零線電流阻斷器不符合國家標準《工業與民用電力裝置的接地設計規范》(GBJ65-83)規定零線不允許串接任何器件的規定。
零線電流消除器符合國家所有國家標準規定。
3、人身安全:
零線電流阻斷器零線上具有電壓,人接觸零線有觸電危險。
零線電流消除器零線無電壓,人接觸零線無危險;
4、器件安全:
零線電流阻斷器器件損壞,顯示屏無零線,顯示屏內元器件燒壞。
零線電流消除器損壞,顯示屏停電;
5、電氣短路安全:
零線電流阻斷器使零線阻抗變大,顯示屏發生短路時,短路電流變小,短路泄漏時間變長,上級開關不跳閘面引起電氣火災。
零線電流消除器不改變零線阻抗,顯示屏發生短路,上級開關正常保護跳閘,無危險。
6、零線電流消除效果:
零線電流阻斷器零線電流濾除率低于60-70%。
零線電流消除器零線電流濾除率高于90%以上;
六、外形尺寸
型號 | 形式 | 寬(mm) | 高(mm) | 深(mm) | 重量(kg) |
SRN-50 | 壁掛 | 500 | 800 | 300 | 60 |
SRN-100 | 落地柜式 | 400 | 1200 | 400 | 80 |
SRN-150 | 落地柜式 | 400 | 1200 | 400 | 100 |
SRN-200 | 落地柜式 | 500 | 1200 | 500 | 120 |
SRN-250 | 落地柜式 | 500 | 1600 | 500 | 150 |
SRN-300 | 落地柜式 | 800 | 1600 | 500 | 190 |
SRN-400 | 落地柜式 | 800 | 1600 | 500 | 220 |
